Wc67k-400T Cnc Plc Mașină manuală de îndoit foi Mașină hidraulică Nc de frână

Prezentarea produsului

Sistemul special de control numeric este echipat cu cadrul principal al mașinii hidraulice de frână.

Funcția de programare în mai multe etape este capabilă să realizeze o funcționare automată și o poziționare continuă a procedurilor în mai multe etape, precum și o ajustare automată de precizie pentru pozițiile opritorului spate și blocului de alunecare.

Mașina este prevăzută cu funcție de numărare a îndoirii, pentru afișarea în timp real a cantității de procesare, memoria de întrerupere a pozițiilor opritorului și blocului de alunecare, precum și a procedurilor și parametrilor.

Șurubul cu rulment cu bile importat și șina de ghidare liniară sunt utilizate pentru opritorul din spate, pentru a asigura precizia de poziționare a opritorului din spate, pentru ca precizia de prelucrare a mașinii să fie mai mare.

Performanță și caracteristici:

1. Corpul mașinii este într-o structură globală sudată și procesată, iar software-ul de analiză a elementelor FINLT ANSYS este aplicat părților principale ale corpului mașinii pentru analiză, ceea ce a asigurat fiabilitatea mașinii-unelte și precizia întregii mașini.

2. Modul de control în buclă închisă compus din servovalve electrohidraulice importate din Germania și riglă de grătar importată este adoptat pentru cilindrii principali de ulei pe ambele părți, pentru a sparge patterul de control al cursei mașinilor tradiționale de îndoit de tip opritor mecanic, tipic pentru înaltă. Precizie de feedback pentru poziția blocului de alunecare, funcționare precisă și stabilă, performanță bună de sincronizare și precizie ridicată de poziționare repetată a blocului de alunecare.

3. Piesele importate sunt utilizate pentru toate piesele funcționale din opritorul din spate pentru a asigura precizia opririi opritorului din spate, iar mecanismul opritorului din spate va folosi mai multe arbori de oprire pentru funcții mai complete, în funcție de cerințele clientului.

4. Sistemul de control integrat importat din Germania este adoptat pentru întregul sistem hidraulic, pentru a simplifica instalarea conductelor și pentru a asigura o funcționare stabilă, precum și un aspect simplu și frumos al mașinii-unelte.

5. Plăcile în formă de C sunt montate pe ambele părți ale corpului mașinii, iar rigla de înaltă precizie pentru grătar este montată pe plăcile în formă de C, astfel încât să se evite influența asupra preciziei în așteptare care rezultă din distorsiunea corpului mașinii în timpul procesului de îndoire.

6. Bancul de lucru inferior este echipat cu mecanism de compensare automată pentru deviația hidraulică, pentru a obține o compensare eficientă fără zone moarte cu precizie ridicată la îndoire și stabilitate lungă garantată.

Sistemul de control numeric se referă la sistemul de control numeric special pentru mașinile de îndoit servo electrohidraulce ale ESA italiană, Olanda DELEM. sau Companii elvețiene CYBELEC, capabile să realizeze funcțiile de programare grafică pentru unghiul de îndoire, compensarea modificării unghiului, calculul automat și reglarea presiunii de îndoire, calculul automat al compensării deformării bancului de lucru, extinderea lungimii pieselor de prelucrat, presiunea de îndoire pentru presarea talpii, distanța deschisă , și retragerea opritorului din spate etc.

CARACTERISTICI DIN PRINT

Caracteristica controlerului DELEM DA53T:

1. Ecran TFT color adevărat de înaltă rezoluție de 10,1 inchi.
2. Control până la 4 axe (Y1, Y2 2 axe auxiliare)
3. Controlul compensarii deformarii cu biblioteca mod/material/Produs.
4. Sprijină servo sau controlul conversiei de frecvență.
5. Algoritmul avansat de control al axei Y poate controla atât supapa cu buclă închisă, cât și supapa cu buclă deschisă.
6. Conexiune cu computer dual în rețea (opțional).
7. Interfață periferică USB. Software de programare offline Profil-53tl.

matriță multi V (opțional)
Sistem de reținere spate

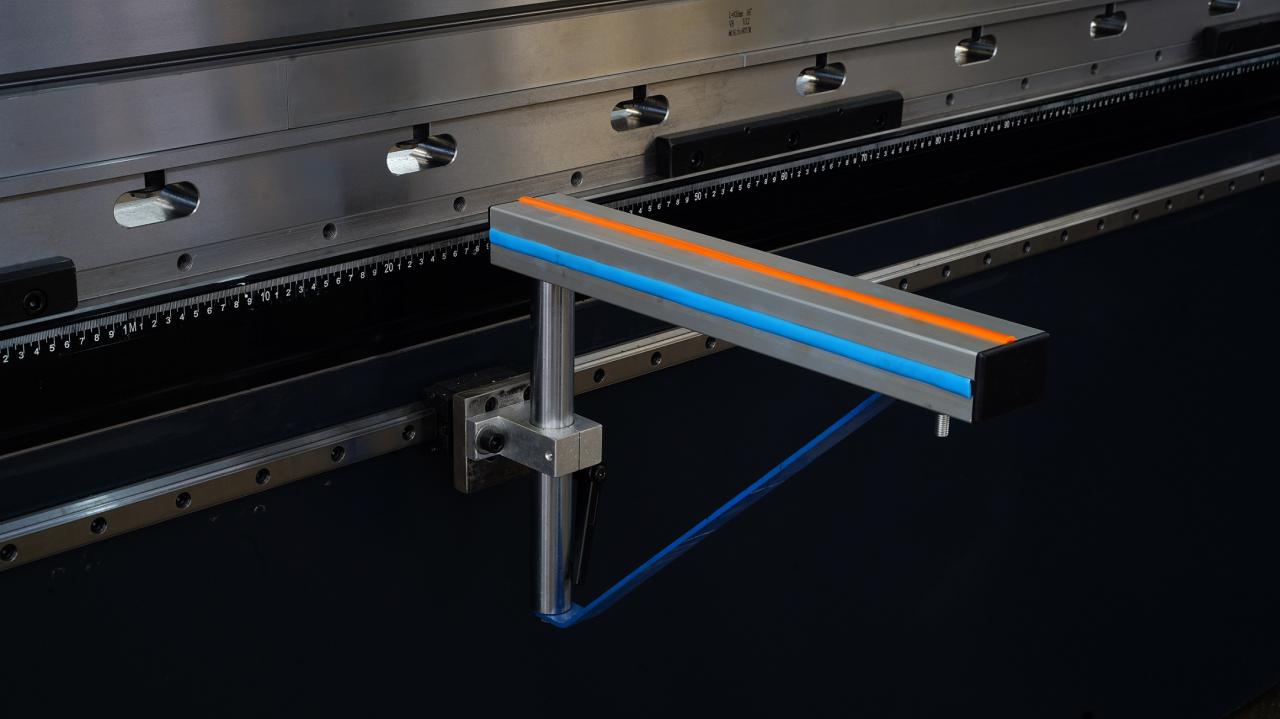

Mutarea dispozitivului de susținere frontală

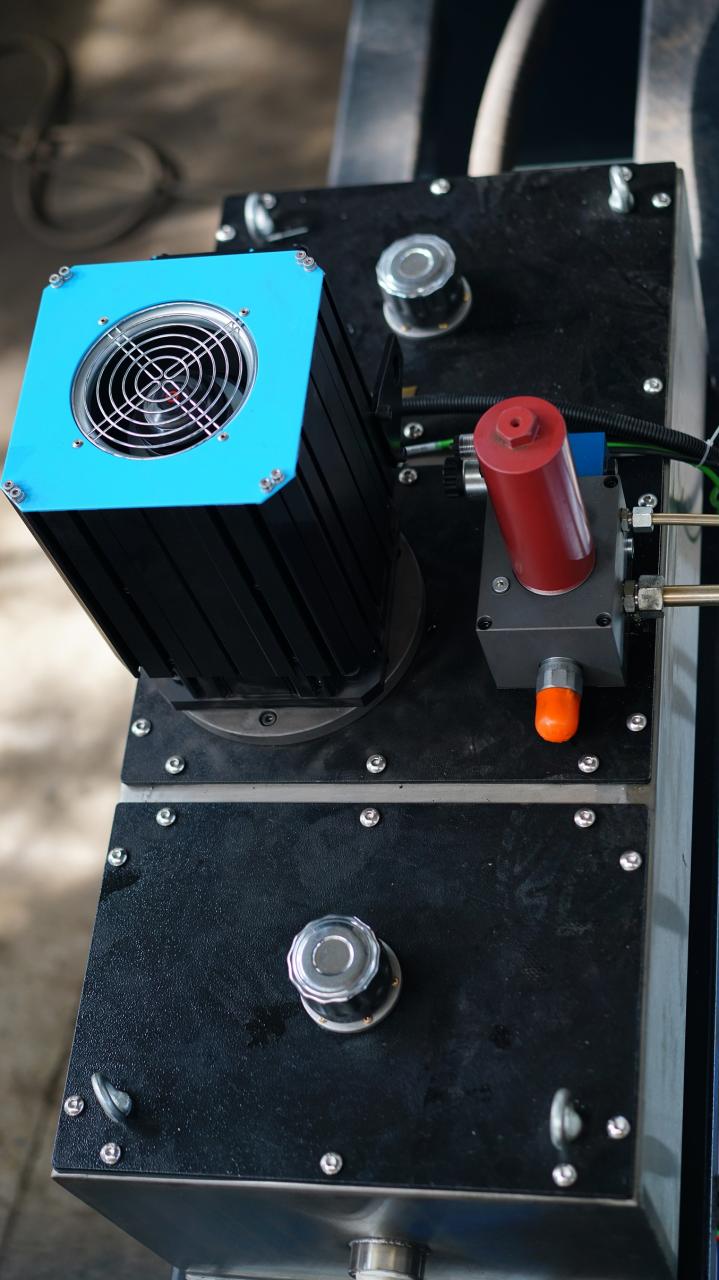

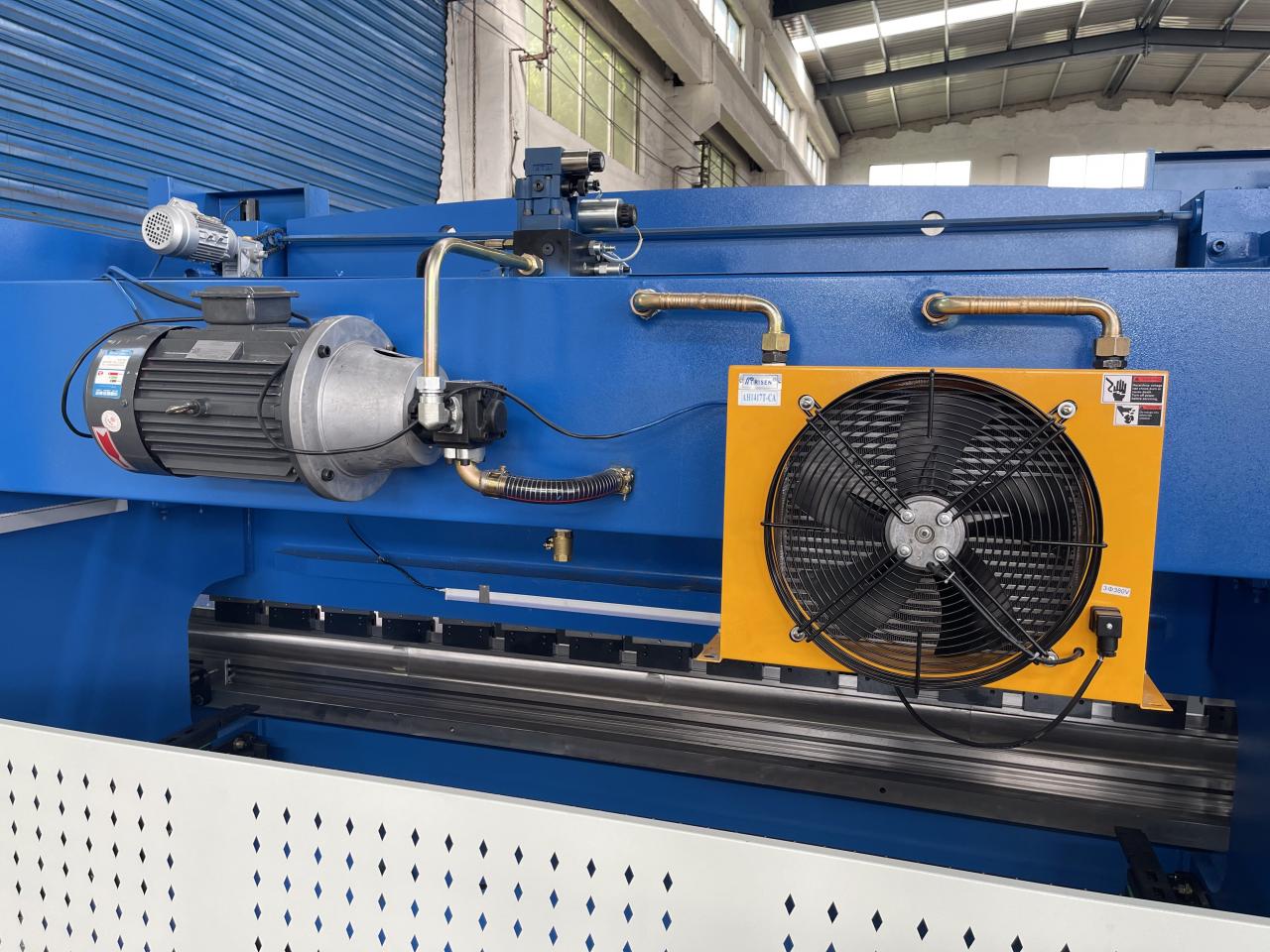

Ansamblu sistem de control al pompei servo


Ridicare manuală a ecartamentului din spate

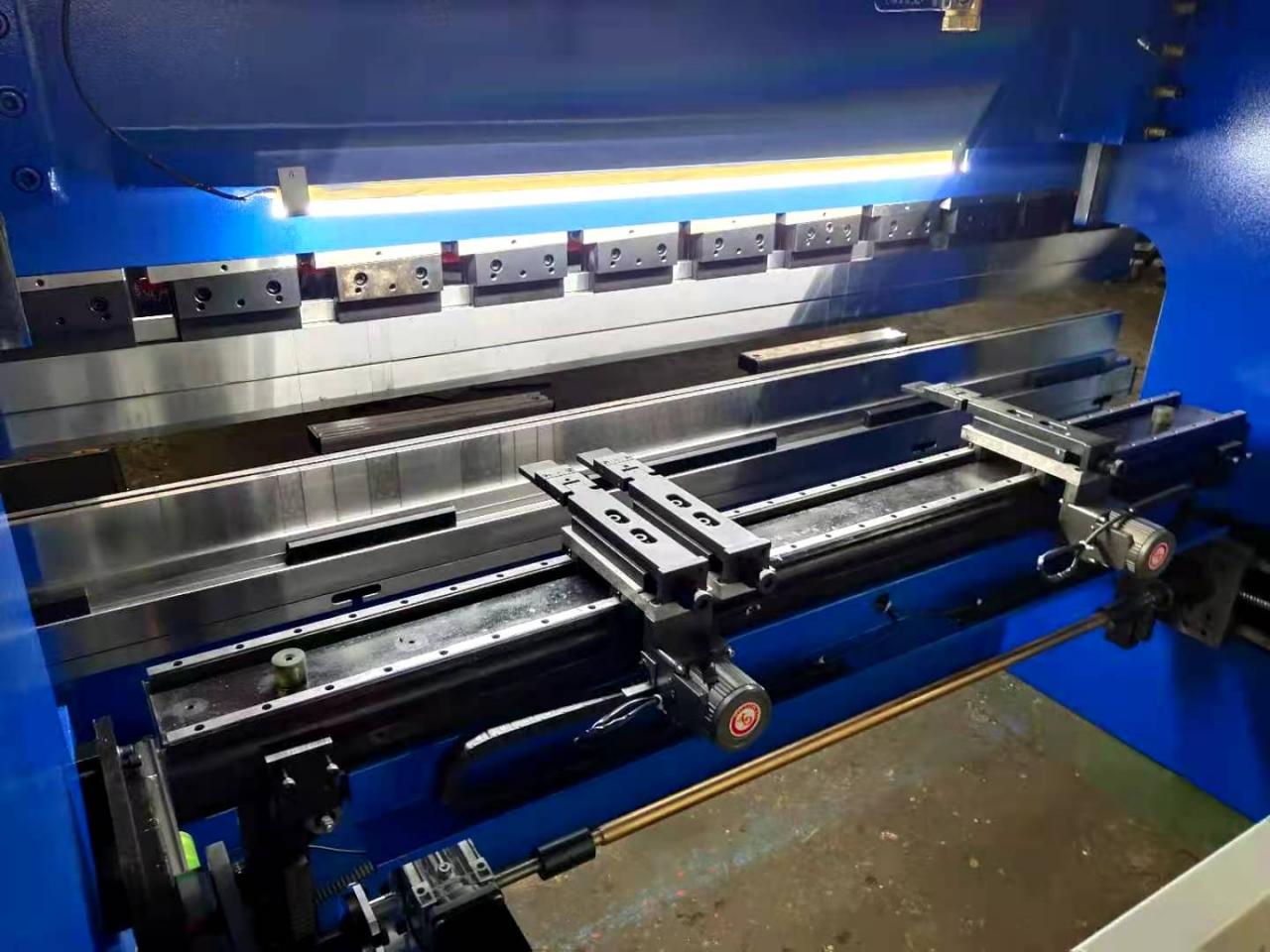

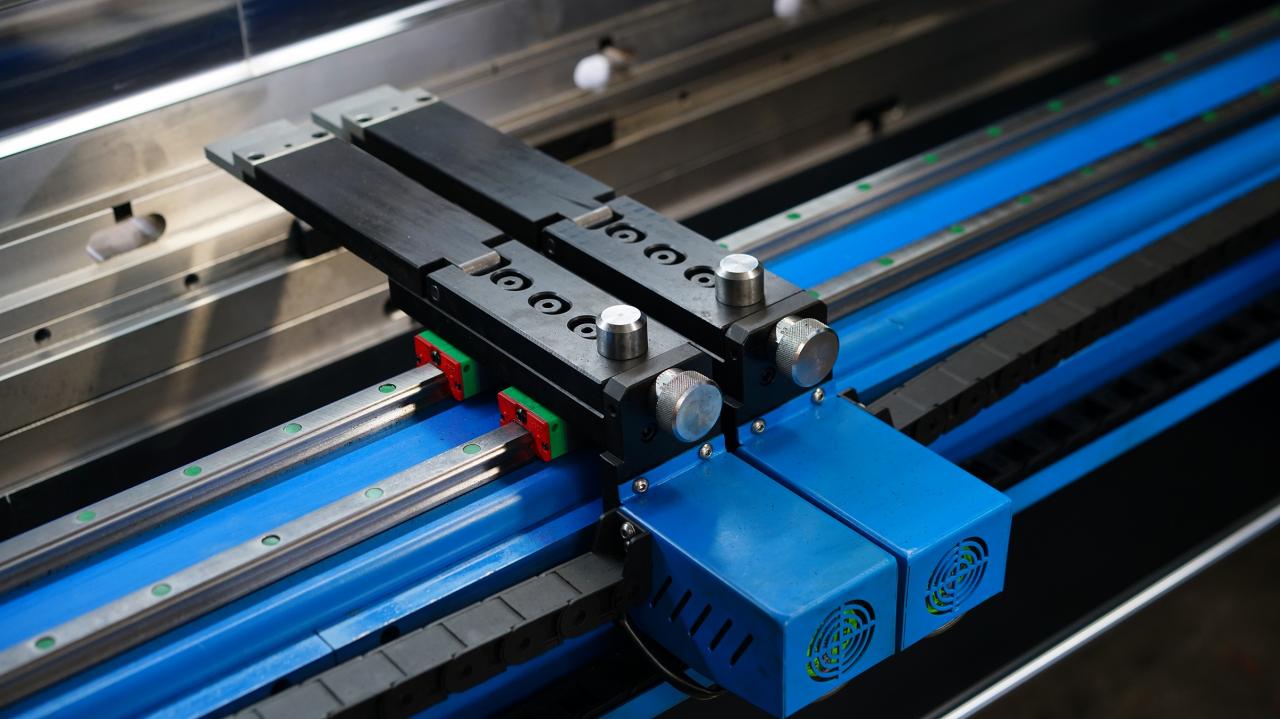

Degete de oprire de înaltă precizie, ghidaj liniar dublu pentru o mișcare ușoară
Roata și cureaua sincrone oferă precizie de mișcare a ecartamentului din spate
Contactor
Răcitor cu ventilator (opțional)

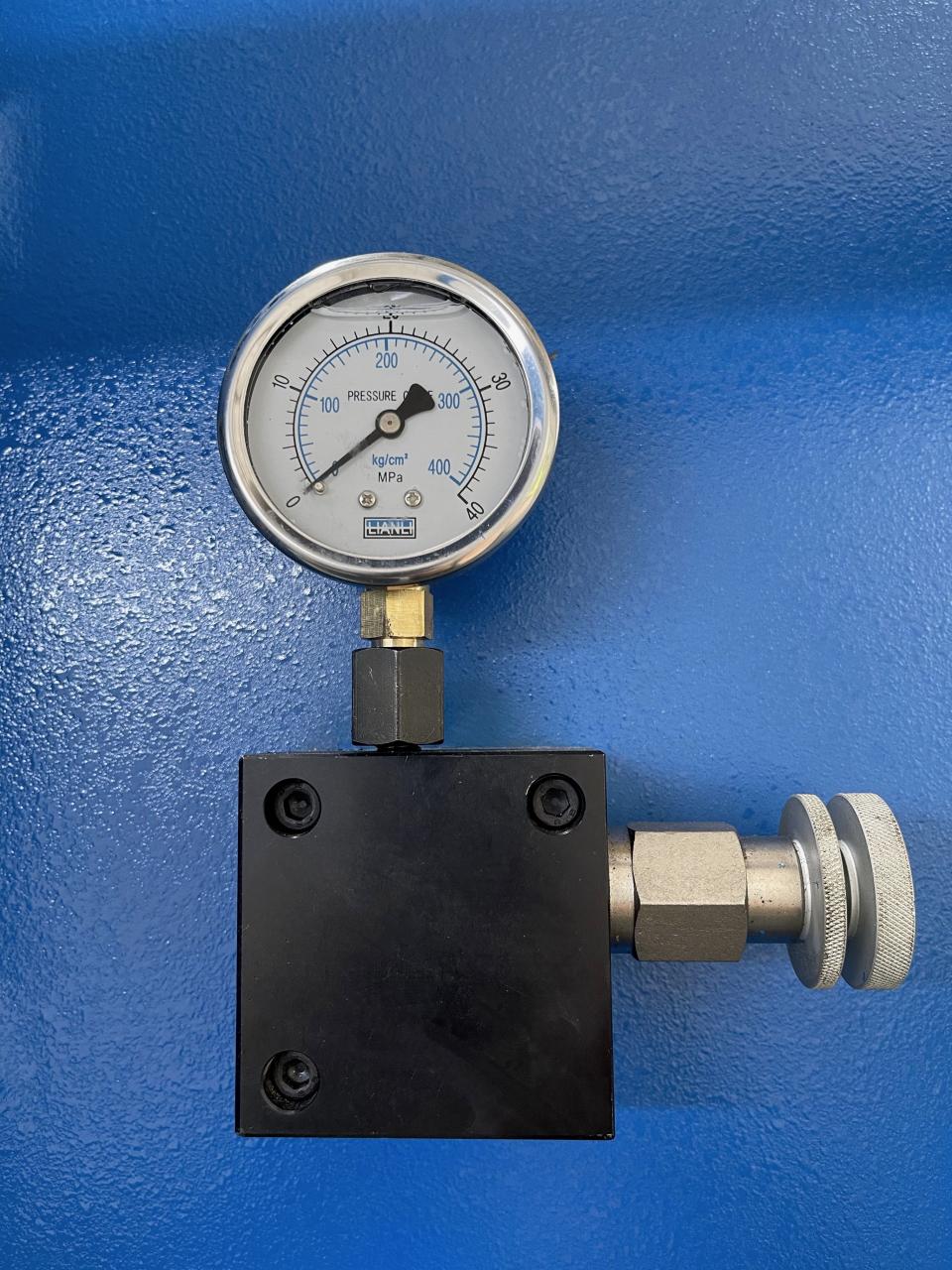

Manometru

Tub de ulei EMB
asigură o durată lungă de utilizare și fără scurgeri de ulei

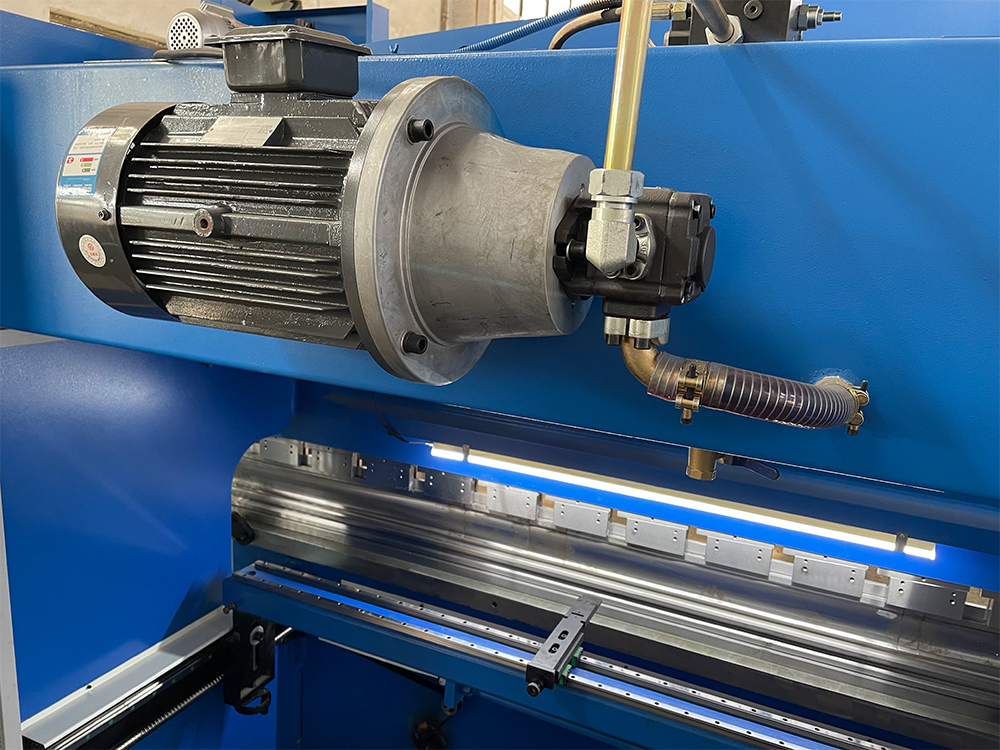

Motor Siemens, zgomot de lucru redus pe durata de viață
Supapă Bosch Rexroth zgomot redus de lucru, performanță bună

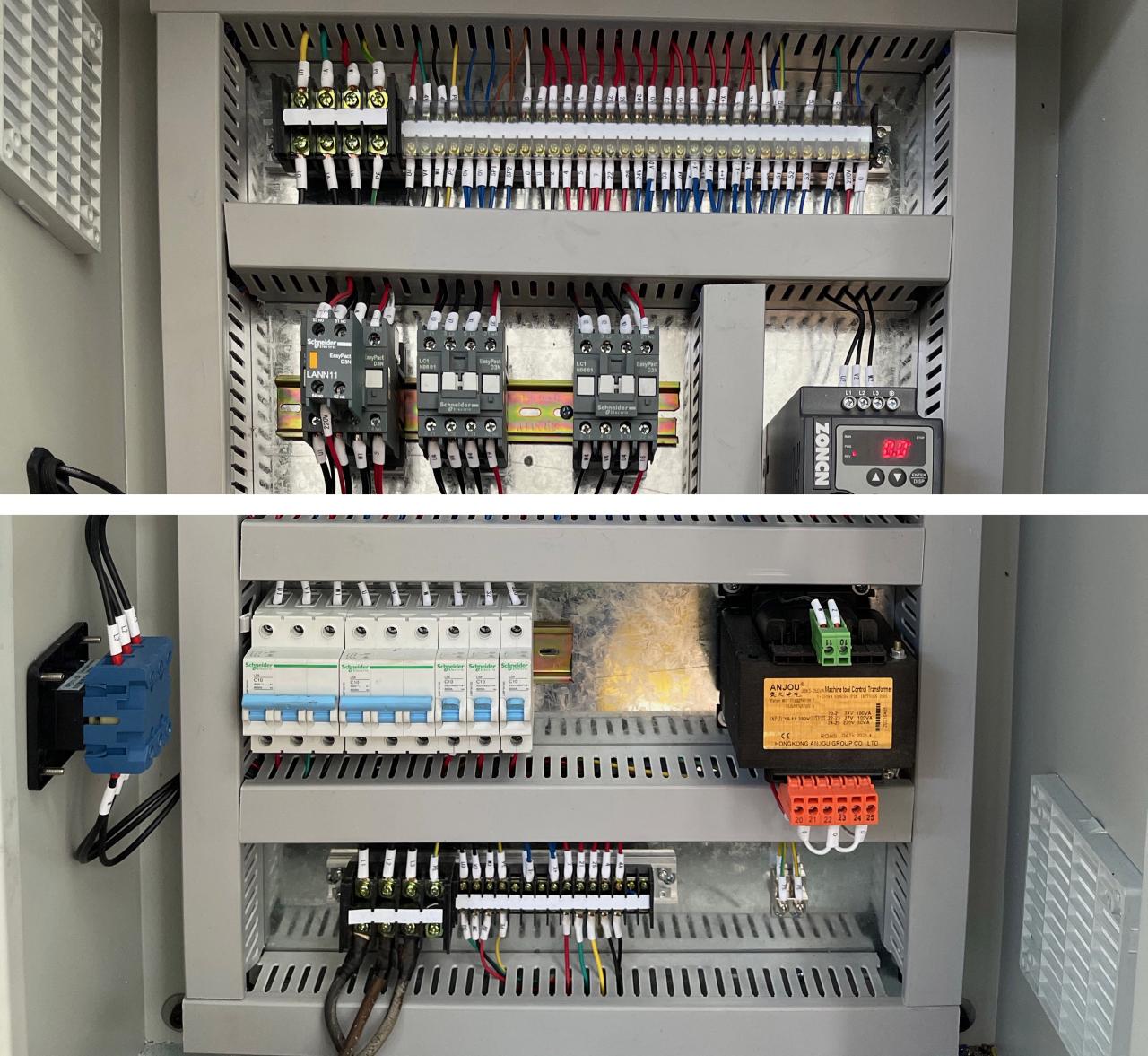

Dulap electric cu componente marca Schneider

SPECIFICAȚIILE PRODUSULUI

Detalii

• Cursa cursorului (mm): 250 mm
• Nivel automat: complet automat
• Adâncimea gâtului (mm): 400 mm
• Tip mașină: Sincronizat
• Lungimea mesei de lucru (mm): 5000 mm
• Lățimea mesei de lucru (mm): 200 mm
• Dimensiune: 5200*2600*4100mm
• Stare: Nou
• Material/Metal prelucrat: alama/cupru, otel inoxidabil, aliat, otel carbon, aluminiu
• Automatizare: automată
• Servicii suplimentare: formare finală
• Anul: 2021
• Greutate (KG): 23000
• Putere motor (kw): 30 kw
• Puncte cheie de vânzare: durabil
• Garantie: 2 ani
• Industrii aplicabile: ateliere de materiale de construcții, ateliere de reparații de mașini, fabrici de producție, lucrări de construcții, prelucrare table metalice
• Locație showroom: niciuna
• Tip de marketing: produs nou 2022
• Raport de testare a mașinilor: furnizat
• Inspecție video de ieșire: furnizat
• Garanția componentelor de bază: 2 ani
• Componente de bază: rulment, motor, pompă, angrenaj, PLC, recipient sub presiune, motor, cutie de viteze
• Nume produs: mașină de frână hidraulică CNC
• Sistem de control: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Sistem hidraulic: Rexroth
• Componente electrice: Schneider
• Inel de etanșare: NOKJapan
• Șurub cu bile/ Ghidaj liniar: HIWIN
• Culoare: alegerea clientului
• Livrare: 15 zile
• Caracteristică: Performanță ridicată
