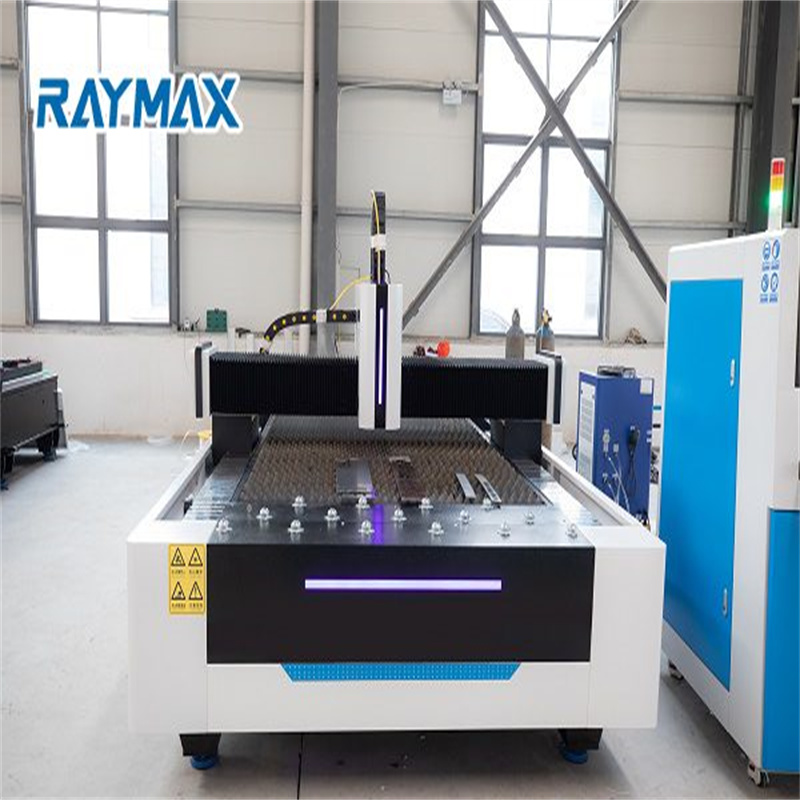

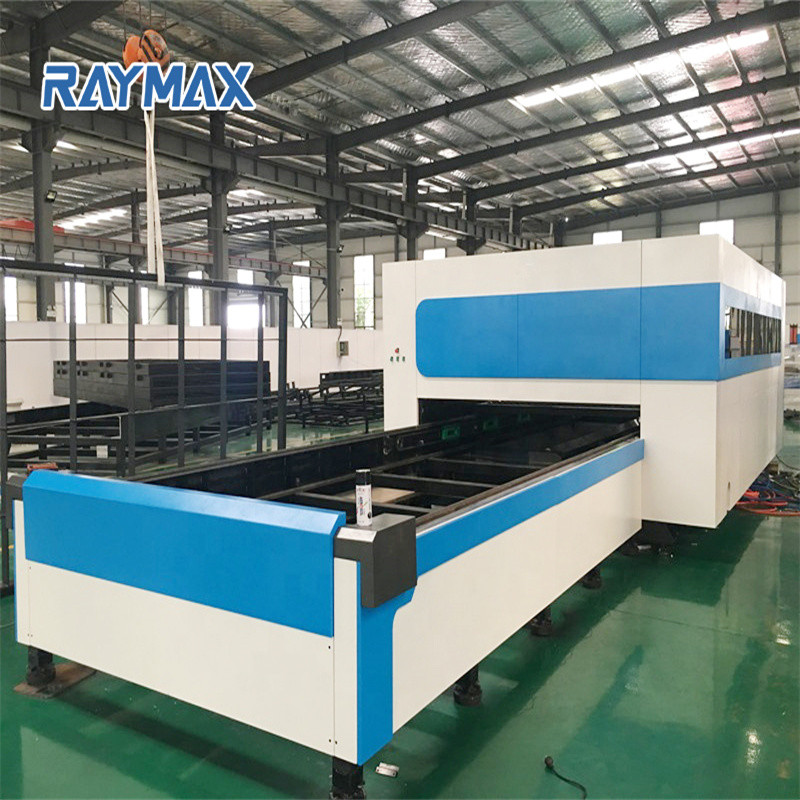

Mașină de tăiat cu laser fibră Masterline 8kw 4000x2000mm cu sursă laser Ipg

Descrierea produselor

Mașină de tăiat cu laser cu fibră de 10KW pentru oțel inoxidabil de tăiere cu laser cu fibră de mare putere 10000W își montează mașina de tăiat cu laser 2000w/3000w/4000w/6000w la cele mai stricte standarde de calitate, cu nimic altceva decât componente de clasă mondială pentru a asigura o calitate durabilă la un preț atractiv. SmartLine este mașina de tăiat cu laser 2D de uz general, utilizată pe tot globul într-o multitudine de aplicații, cerințe de producție și bugete. Disponibil în cinci dimensiuni și cu puteri laser variind de la 1.000 W la 6.000 W Laser cu fibră.

Sunt incluse următoarele elemente:

• Cap de tăiere cu laser: cap de tăiere cu laser Raytools; cap de tăiere Precitec

• Controler CNC: CypCut Fscut 2000 CNC System; Sistem de control al ecranului tactil BECKHOFF TwinCAT Sistem HYPCUT Touch FSCUT8000 TwinCAT CNC

• Zona de tăiere: 3000x1500mm, 4000×20000mm, 6000x2000mm, 6000x2500mm

• Viteza de taiere: Max 100m/min; Pozitionare: 140m/min; Accelerații: 1,6G

BRAND SmartLine este mașina de tăiat cu laser 2D de uz general, utilizată pe tot globul într-o multitudine de aplicații, cerințe de producție și bugete. Disponibil în cinci dimensiuni și cu puteri laser variind de la 1.000 W la 6.000 W Laser cu fibră.

CADRU COMPLET RECACIT

cadrele din oțel sunt supuse unei recoaceri la peste 600⁰ pentru a reduce stresul. Sunt construite pentru a rezista ani de utilizare intensă, fără distorsiuni. Sistemul de schimbare automată a paleților permite o greutate de încărcare de peste 1800 kg. Un cadru mai greu înseamnă mai puține vibrații și o precizie mai bună. Cadrele mașinii sunt întărite pentru a minimiza răsucirile și deformarea, în timp ce cadrul robust al mașinii este unit de șasiu prin bare de oțel.

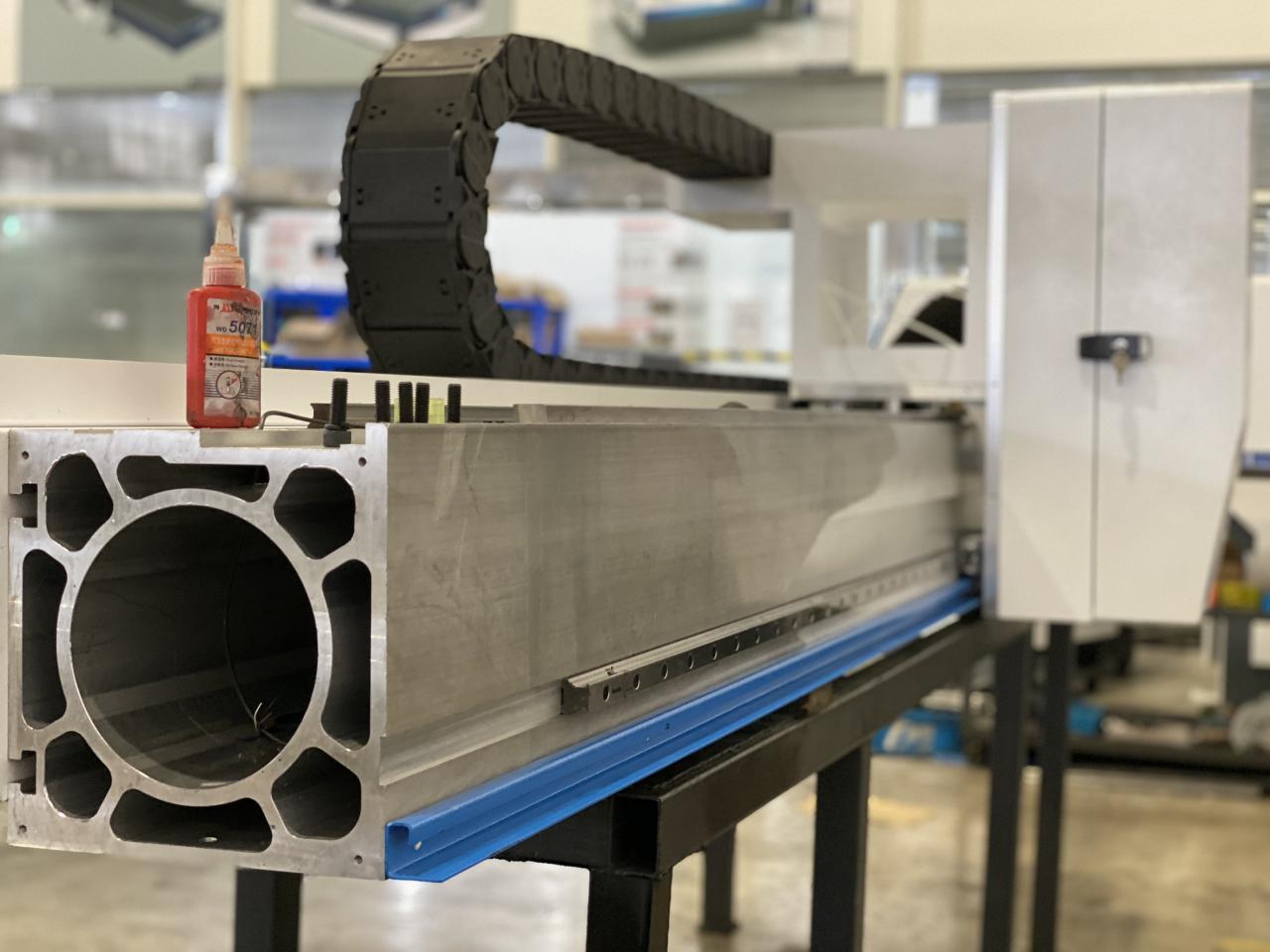

SECȚIUNEA RASCUL LASER

Corpul grinzii adoptă metoda generală de turnare a aluminiului, recoacere elimină stresul intern și procesele, Procesul este turnare → efort de recoacere → prelucrare brută → îmbătrânire prin vibrații → semifinisare → îmbătrânire prin vibrații → prelucrare de finisare, mașina este prelucrată după revenire, rezistență, rigiditate și stabilitatea fasciculului sunt garantate, precizia fasciculului poate fi menținută pentru o lungă perioadă de timp. În principal pentru tăierea de mare viteză a mașinii de tăiat cu laser de mare putere oferă o garanție eficientă.

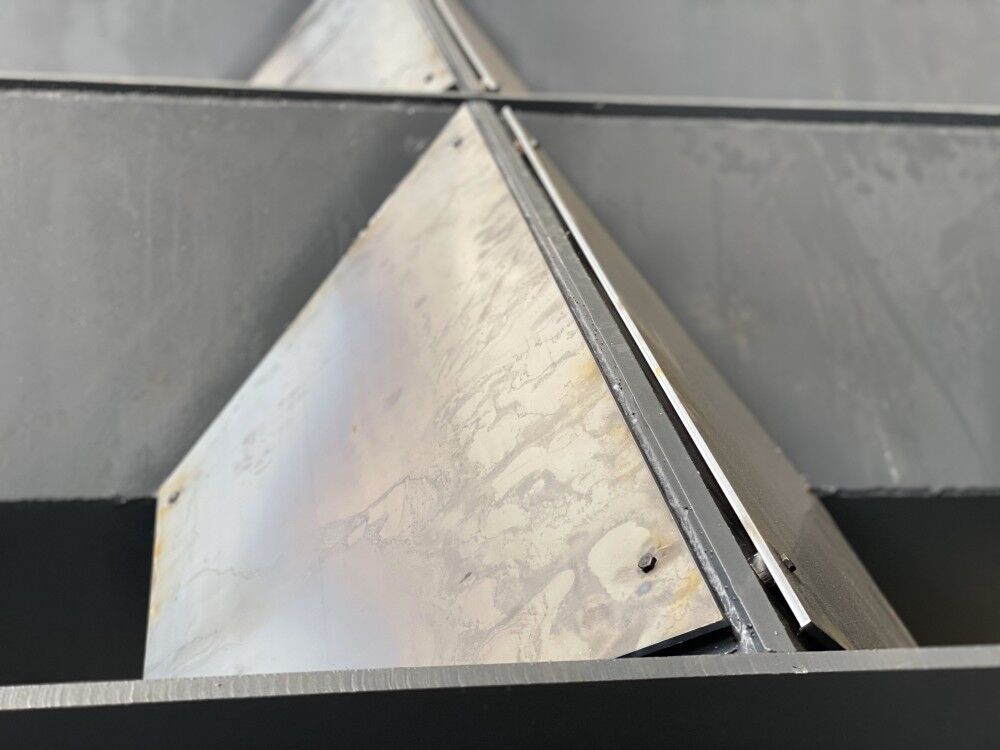

TEHNOLOGIE ANTIARSURI GRAFIT

Zona din întreaga mașină unealtă în care laserul poate trage este acoperită și protejată de grafit de 20 mm grosime anti-bruning. Pentru a asigura patul mașinii și masa de lucru să nu fie deformate și arse.

SISTEM DE ACTIONARE

Grinda este montată pe o pereche de șine de ghidare liniare REXROTH de precizie și cu inginerie avansată germană ALPHA și producție de precizie au creat sisteme liniare de cea mai înaltă calitate disponibile astăzi.

Servo Drive BECKHOFF: SISTEM DE EXTRACȚIE DE PRAF

Acest sistem este utilizat pentru filtrarea prafului uscat de la scurgerile industriale, în conformitate cu ghidurile VDI 3677, paragraful. Elementele filtrante folosesc filtre poroase compacte. În multe țări este interzisă circulația aerului filtrat în timpul tăierii oțelului inoxidabil (CrNi). Prin urmare, se recomandă ca utilizatorul să instaleze conducte de aer în exterior.

SISTEM DE CONTROL CNC

Sistemul de control al tăierii cu laser FSCUT2000 al unui sistem economic de control al tăierii cu laser. Folosit pe scară largă în domeniul tăierii cu laser a metalelor și nemetalicelor. Datorită performanței sale remarcabile în domeniul tăierii cu laser cu fibre, de către numărul mare de utilizatori high-end.

CAP DE TĂCERE LASER: CAP DE TĂCERE PRECITEC PROCUTTER 2.0

Noua generație ProCutter 2.0 impresionează prin performanța crescută și prin noile funcții de automatizare. Mai rapid, mai ușor, mai eficient, mai rezistent – așa se conturează tăierea cu laser în noua generație, datorită numeroaselor dezvoltări.

SISTEM DE TĂIEREA PROFILULUI ȘI ȚEI (OPȚIONAL)

Seria Smartline oferă o versatilitate de neegalat. Sistemul opțional de tăiere a țevilor și țevilor are capacitatea de a tăia cu precizie țevi/tuburi și îl face o necesitate pentru oricine are nevoie de piese de precizie realizate din diverse materiale, dimensiuni și grosimi.

SURSA LASERRezonator laser cu fibră IPG Germania

IPG 12000W Rezonator laser cu itterbiu

IPG 4000W Rezonator laser cu itterbiu

IPG 6000W Rezonator laser cu itterbiu

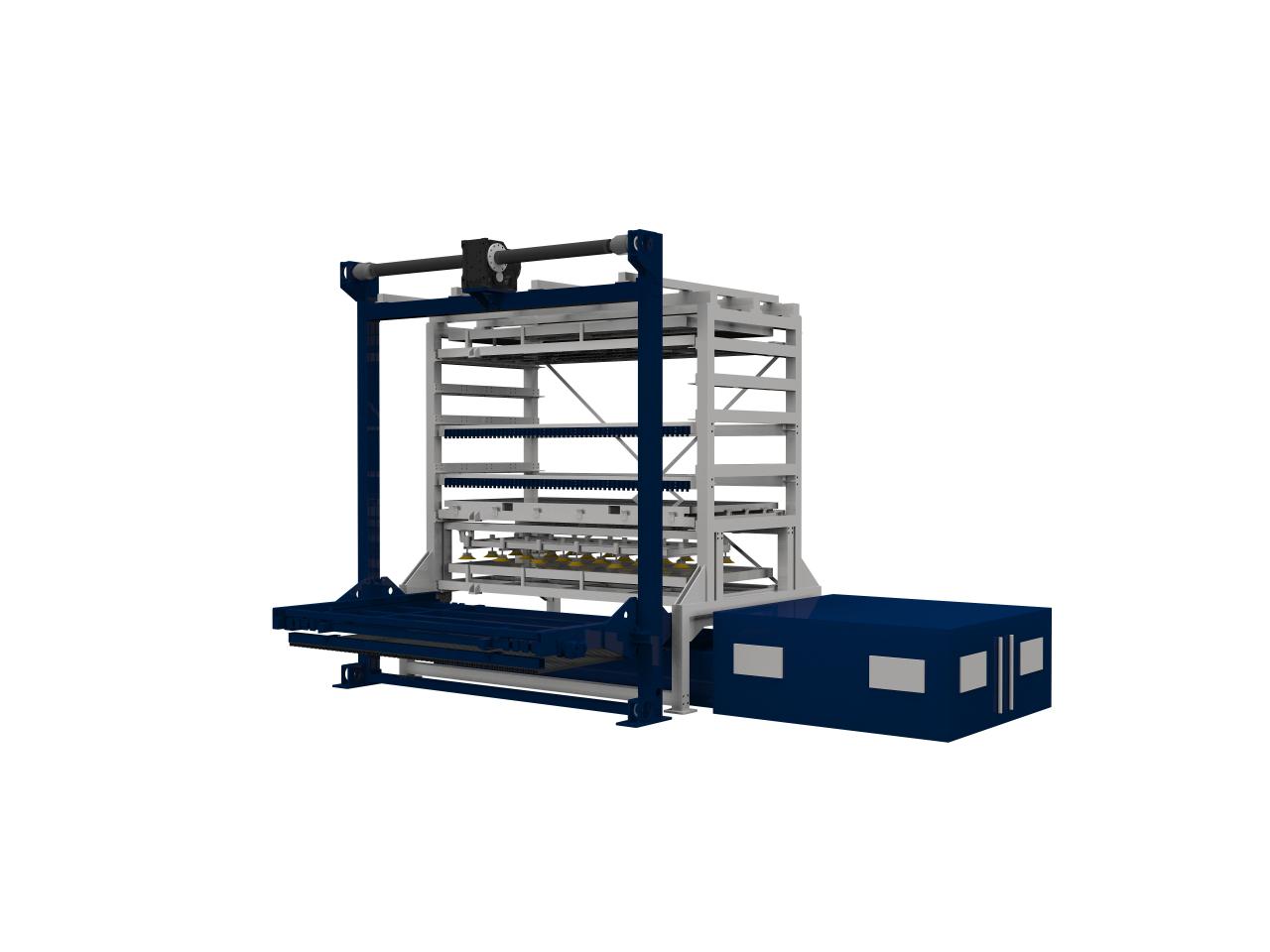

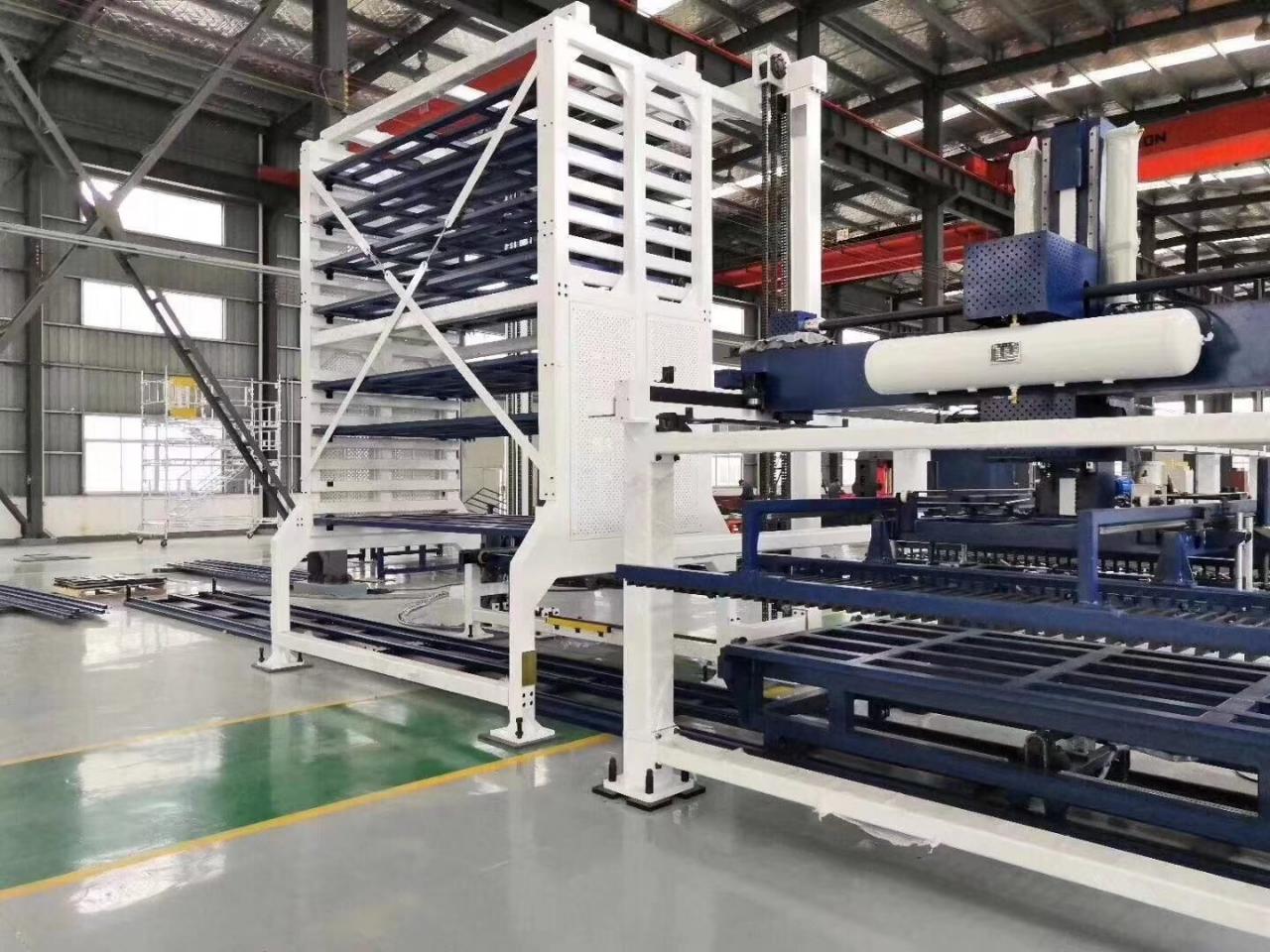

OPȚIONAL PENTRU ÎNCĂRCĂTORUL ȘI DESCARCĂTORUL BRG SISTEMUL 2.0 Încărcătorul și descărcarea BRG System 2.0 este soluția automatizată care optimizează cel mai bine fluxul de material, ceea ce îmbunătățește atât siguranța la locul de muncă, cât și siguranța procesului. Soluțiile incluse variază de la operare simplă la operare complet automatizată.

În prezent, revizuim ambalajul produselor noastre din perspectiva reducerii deșeurilor și a economisirii resurselor. De asemenea, lucrăm la îmbunătățirea eficienței transportului încă din faza de proiectare a dezvoltării produsului.

1. Carcasa noastră din lemn este după fumigație. Nu este necesară inspecția lemnului, economisind timp de transport.

2. Toate piesele de schimb ale mașinii au fost acoperite de unele materiale moi, folosind în principal lână perlată.

3. Cel mai important este carcasa din lemn cu cofraj fix.

4. Partea inferioară a carcasei din lemn are un cric de fier ferm, convenabil pentru predare și transport.

Serviciul nostru

Utilizarea unui interferometru înregistrează mișcarea axelor X și Y a mașinilor în timpul tăierii pentru a asigura acuratețea. Se fac ajustări pentru a se asigura că mașina este reglată cu precizie înainte de expediere. Se efectuează un test de marmură pentru a măsura axele X și Y, calculând orice ajustări necesare pentru a asigura nivelul perfect și alinierea de-a lungul lungimii mașinii. Un colimator este rulat pe toată lungimea șinei de ghidare, testând rectitudinea. Ajustările sunt efectuate după cum este necesar pentru a asigura acuratețea liniară.

Detalii

• Aplicație: TĂIERE LASER
• Material aplicabil: MDF, metal, cristal
• Stare: Nou
• Tip laser: Laser cu fibre
• Suprafata de taiere: 1500*3000mm
• Viteza de taiere: 100 m/min
• Format grafic acceptat: AI, DXF, Dst, Dwg, LAS, DXP
• Grosime de tăiere: 100 mm
• CNC sau nu: da
• Mod de răcire: RĂCIRE CU APA
• Software de control: Cypcut Control System
• Locul de origine: Anhui, China
• Sursa laser Marca: IPG
• Marca capului laser: Raytools
• Marca servomotoare: Yaskawa
• Marca ghidaj: HIWIN
• Sistem de control Marca: Cypcut
• Greutate (KG): 15000 KG
• Puncte cheie de vânzare: Precizie ridicată
• Marca de lentile optice: Might
• Garantie: 3 ani
• Industrii aplicabile: hoteluri, magazine de materiale de construcții, fabrici de producție, ateliere de reparații de mașini, lucrări de construcții
• Raport de testare a mașinilor: furnizat
• Inspecție video de ieșire: furnizat
• Garanția componentelor de bază: 2 ani
• Componente de bază: Vas sub presiune, Motor
• Mod de operare: Pulsat
• Configurație: tip cantilever
• Produse manipulate: Tablă și Tub
• Caracteristică: programabil
• Servicii post-vânzare oferite: Ingineri disponibili pentru service-ul de mașini în străinătate
• Tip laser: generator laser cu fibră IPG din SUA
• Lungime de undă laser: 1070 nm
• Puterea de ieșire a laserului: 6kw-20kw
• Cursarea axei X: 1500 mm
• Cursarea axei Y: 3000 mm
• Masa de lucru: design deschis, masa fixa
• Mod de conducere: sistem dublu de antrenare cu cremalieră și pinion
• Sistem de control: Cypcut Control System
